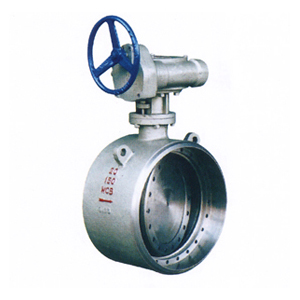

美標D363（H、W）對焊式硬密封蝶閥系列外形尺寸（C、P、R、V）
|
通 徑 |
結 構 長 度 |
法蘭外徑 |
螺栓孔中心距 |
法蘭 厚度 |
法蘭孔數 |
孔 徑 | |
|
對夾式 |
法蘭式 |
D |
D1 |
C |
Z |
d | |
|
2" |
43 |
108 |
152.4 |
120.6 |
19 |
4 |
19 |
|
2 1/2" |
46 |
112 |
177.8 |
139.7 |
22 |
4 |
19 |
|
3" |
48 |
114 |
190.5 |
152.4 |
24 |
4 |
19 |
|
4" |
54 |
127 |
228.6 |
190.5 |
24 |
8 |
19 |
|
5" |
56 |
140 |
254 |
215.9 |
24 |
8 |
22 |
|
6" |
57 |
140 |
279.4 |
241.3 |
26 |
8 |
22 |
|
8" |
64 |
152 |
342.9 |
298.5 |
28 |
8 |
22 |
|
10" |
71 |
165 |
406.4 |
362 |
30 |
12 |
25 |
|
12" |
81 |
178 |
482.6 |
431.8 |
32 |
12 |
25 |
|
14" |
92 |
190 |
533.4 |
476.3 |
35 |
12 |
28 |
|
16" |
102 |
216 |
596.9 |
539.8 |
37 |
16 |
28 |
|
18" |
114 |
222 |
635 |
578 |
40 |
16 |
32 |
|
20" |
127 |
229 |
698.5 |
635 |
43 |
20 |
32 |
|
24" |
154 |
267 |
812.8 |
749.3 |
48 |
20 |
35 |
|
通 徑 |
結 構 長 度 |
法蘭外徑 |
螺栓孔中心距 |
法蘭 厚度 |
法蘭孔數 |
孔 徑 | |
|
對夾式 |
法蘭式 |
D |
D1 |
C |
Z |
d | |
|
2" |
43 |
150 |
165.1 |
127 |
22 |
8 |
19 |
|
2 1/2" |
46 |
170 |
190.5 |
149.4 |
26 |
8 |
22 |
|
3" |
48 |
180 |
209.5 |
168 |
28 |
8 |
22 |
|
4" |
54 |
190 |
254 |
200 |
32 |
8 |
22 |
|
5" |
56 |
200 |
279.4 |
235 |
35 |
8 |
22 |
|
6" |
59 |
210 |
317.5 |
269.7 |
37 |
12 |
22 |
|
8" |
73 |
230 |
381 |
330.2 |
41 |
12 |
25 |
|
10" |
83 |
250 |
444.5 |
387.4 |
48 |
16 |
28 |
|
12" |
92 |
270 |
520.7 |
450.9 |
51 |
16 |
32 |
|
14" |
117 |
290 |
584.2 |
514.4 |
54 |
20 |
32 |
|
16" |
133 |
310 |
647.7 |
571.5 |
57 |
20 |
35 |
|
18" |
149 |
330 |
711.2 |
628.7 |
60 |
24 |
35 |
|
20" |
159 |
350 |
774.7 |
685.8 |
64 |
24 |
35 |
|
24" |
181 |
390 |
914.4 |
812.8 |
70 |
24 |
41 |
