奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多Q45F46-襯氟三通球閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

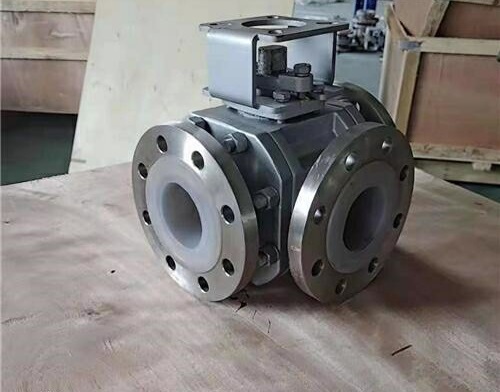

一、Q45F46-襯氟三通球閥產品簡介
具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉，四閥座密封氣動三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流，廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。
1、流體阻力小，襯氟球閥內壁光滑，流道通暢是所有閥類中流體阻力小的一種。
2、采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。
3、可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作，在實際工況當中襯氟球閥一般配備氣動執形器使閥門在操作時更加準確。
4、球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。
三、Q45F46-襯氟三通球閥產品主要性能
四、Q45F46-襯氟三通球閥產品主要結構尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q45F46-襯氟三通球閥產品，請您根據Q45F46-襯氟三通球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
一、Q45F46-襯氟三通球閥產品簡介
具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉，四閥座密封氣動三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流，廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。
- 產品主要特點
1、流體阻力小，襯氟球閥內壁光滑，流道通暢是所有閥類中流體阻力小的一種。
2、采用特殊模壓工藝，將襯里材料襯于閥門殼體內壁，能耐強酸、強堿介質的腐蝕。襯里球面與PTFE閥座組合，密封性好，達到了零泄漏。
3、可配置氣動、電動、液動等多種驅動裝置，實現遠距離控制和自動化操作，在實際工況當中襯氟球閥一般配備氣動執形器使閥門在操作時更加準確。
4、球體與閥桿融為一體，消除了轉動角差，杜絕了因壓力變化引起閥桿沖出體外的危險，保證了使用的安全性、可靠性。
三、Q45F46-襯氟三通球閥產品主要性能
| 型號 | -10 | -16 | -10C | -16C |
| 工作壓力（MPa） | 1.0 | 1.6 | 1.0 | 1.6 |
| 適用溫度（℃） | -10～150 | -20～150 | ||
| 適用介質 | 腐蝕性介質 | |||
| 材料 | 閥體 | 鑄鐵內襯聚四氟乙烯 | 鑄鋼內襯聚四氟乙烯 | |
| 球體 | 鑄鋼外包聚四氟乙烯 | |||
| 密封圈 | 增強聚四氟乙烯 | 聚四氟乙烯 | ||
| 填料 | 聚四氟乙烯 |
四、Q45F46-襯氟三通球閥產品主要結構尺寸
| DN | L | D | D1 | D2 | Z-d | f | b |
| 25 | 165 | 120 | 85 | 65 | 4-14 | 2 | 14 |
| 32 | 180 | 140 | 100 | 78 | 4-18 | 3 | 16 |
| 40 | 200 | 150 | 110 | 85 | 4-18 | 3 | 16 |
| 50 | 200 | 165 | 125 | 100 | 4-18 | 3 | 16 |
| 65 | 240 | 185 | 145 | 120 | 4-18 | 3 | 18 |
| 80 | 250 | 200 | 160 | 135 | 8-18 | 3 | 20 |
| 100 | 280 | 220 | 180 | 155 | 8-18 | 3 | 20 |
| 125 | 360 | 250 | 210 | 185 | 8-18 | 3 | 22 |
| 150 | 370 | 285 | 240 | 210 | 8-23 | 3 | 24 |
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的Q45F46-襯氟三通球閥產品，請您根據Q45F46-襯氟三通球閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
