奇眾一直堅信百年大計，質量保證，我們恪守質量穩定，成就精品閥門，我們以良好的品質，創造滿意的服務。公司主要生產閘閥、球閥、蝶閥、高溫閥門、高壓閥門、電站閥門、工業閥門等各種高品質閥門。您如需查詢更多F51J41W1500LB-截止閥相關產品信息，歡迎訪問上海奇眾閥門產品分類→為中國造好閥，展現世界大國實力，奇眾為你創造更多價值！

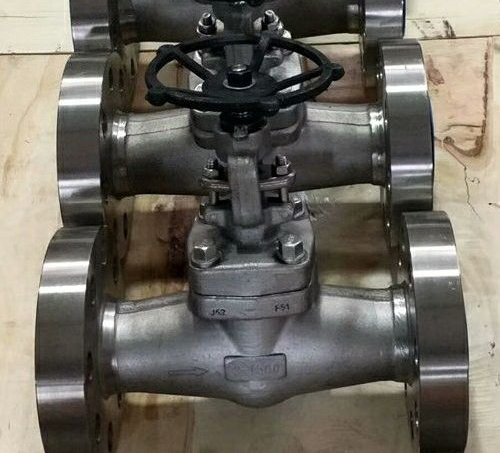

F51F51J41W1500LB-截止閥J41W-1500LB產品資料說明書
F51F51J41W1500LB-截止閥J41W-1500LB手動開關，直通結構，整體鍛造，法蘭連接，中腔自緊密封式結構壓力越高密封越好，閥芯錐面構造密封效果好，閥芯閥座啟閉無摩擦閥桿閥蓋處設置倒密封可在線更換填料維護保養，閥芯閥座設計制造簡單，公稱壓力Class1500LB，公稱通經1/2"-4"，DN15-DN100，閥門工作時，閥瓣處于全開或全關位置，好不要停留在中間位置或當調節閥使用。用于石油、化工、冶金、環保、礦山、火力電站系統的管路切斷或接通管路介質：水、汽、油品等。
結構原理
當介質從閥瓣下方流入時，所施加的密封力 等于或大于密封面上所產生的 比壓和介質向上的作用力之和。當介質從閥瓣上方流入時，所施加的密封力就等于或大于密封面上所產生的 比壓力力和介質的作用力之差。其優點是接觸面密合時無摩擦，由于管道應力而使密封面圓度受變形時，也不會影響密封面的性能。但是介質中的固體顆粒和沉淀物易損傷密封面。
結構特點
自壓密封式閥蓋
錐面密封
明桿支架式
法蘭、對焊、承插焊、螺紋連接方式
執行標準
設計標準:API 602、ASME B16.34、BS 1873
連接標準:ASME B1.1、ASME B16.11、ASME B16.25
外形連接尺寸
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的F51J41W1500LB-截止閥產品，請您根據F51J41W1500LB-截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
F51F51J41W1500LB-截止閥J41W-1500LB產品資料說明書
F51F51J41W1500LB-截止閥J41W-1500LB手動開關，直通結構，整體鍛造，法蘭連接，中腔自緊密封式結構壓力越高密封越好，閥芯錐面構造密封效果好，閥芯閥座啟閉無摩擦閥桿閥蓋處設置倒密封可在線更換填料維護保養，閥芯閥座設計制造簡單，公稱壓力Class1500LB，公稱通經1/2"-4"，DN15-DN100，閥門工作時，閥瓣處于全開或全關位置，好不要停留在中間位置或當調節閥使用。用于石油、化工、冶金、環保、礦山、火力電站系統的管路切斷或接通管路介質：水、汽、油品等。
結構原理
當介質從閥瓣下方流入時，所施加的密封力 等于或大于密封面上所產生的 比壓和介質向上的作用力之和。當介質從閥瓣上方流入時，所施加的密封力就等于或大于密封面上所產生的 比壓力力和介質的作用力之差。其優點是接觸面密合時無摩擦，由于管道應力而使密封面圓度受變形時，也不會影響密封面的性能。但是介質中的固體顆粒和沉淀物易損傷密封面。
結構特點
自壓密封式閥蓋
錐面密封
明桿支架式
法蘭、對焊、承插焊、螺紋連接方式
執行標準
設計標準:API 602、ASME B16.34、BS 1873
連接標準:ASME B1.1、ASME B16.11、ASME B16.25
外形連接尺寸
| 規格 DN | S | L | T(IN) | W | H(開)Open | 重量kg weight | |||||
| Specification DN | |||||||||||
| 公制 metric | ANSI | S | 900 1500 Pound grade | 2500 Pound grade | ANSI | ISO,BS | S | ||||
| NPI牙形60° | RC牙形55° | PT牙形55° | |||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1月2日 | 125 | 321 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3月4日 | 125 | 321 | 10.8 | ||
| 1/1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 10.5 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 11月4日 | 160 | 380 | 21 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 11月2日 | 180 | 414 | 19.6 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | |||
上海奇眾閥門訂貨須知：我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供詳細的閥門知識、良好的服務、滿意的技術顧問。如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。若已經由設計單位選定我公司的F51J41W1500LB-截止閥產品，請您根據F51J41W1500LB-截止閥參數直接與我們銷售中心訂購。當您使用的場合非常重要或者環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們立志成為世界大國的閥門制造商工匠。
